ilmax X-plan
Самонивелир
Цементный армированный (2…20 мм)
-
ТОЛЩИНА СЛОЯ 2-20 ММ -
АРМИРОВАН ВОЛОКНАМИ (ТРЕЩИНОСТОЙКИЙ) -
ДЛЯ СТАРЫХ И СЛАБЫХ ОСНОВАНИЙ -
ПОДХОДИТ ДЛЯ ТЕПЛОГО ПОЛА
Назначение
Область применения
Технические характеристики
| Время использования раствора, не более | 20...25 мин | |
| Марка по прочности | М200 | |
| Прочность на ратяжение при изгибе, не менее | 6 МПа | |
| Скорость высыхания самонивелира | 3 мм/сутки | |
| Адгезия, не менее | 1,2 МПа | |
| Температура проведения работ | +5...+25°С | |
| Температура эксплуатации | 0...+50°С | |
| Тип вяжущего | цементное | |
| Количество воды на 25 кг | 5,0…5,25 л | |
| Расход | 1,7 кг/м2*1 мм | |
| Толщина слоя | 2...20 мм | |
| Цвет | серый |
Подготовка поверхности:

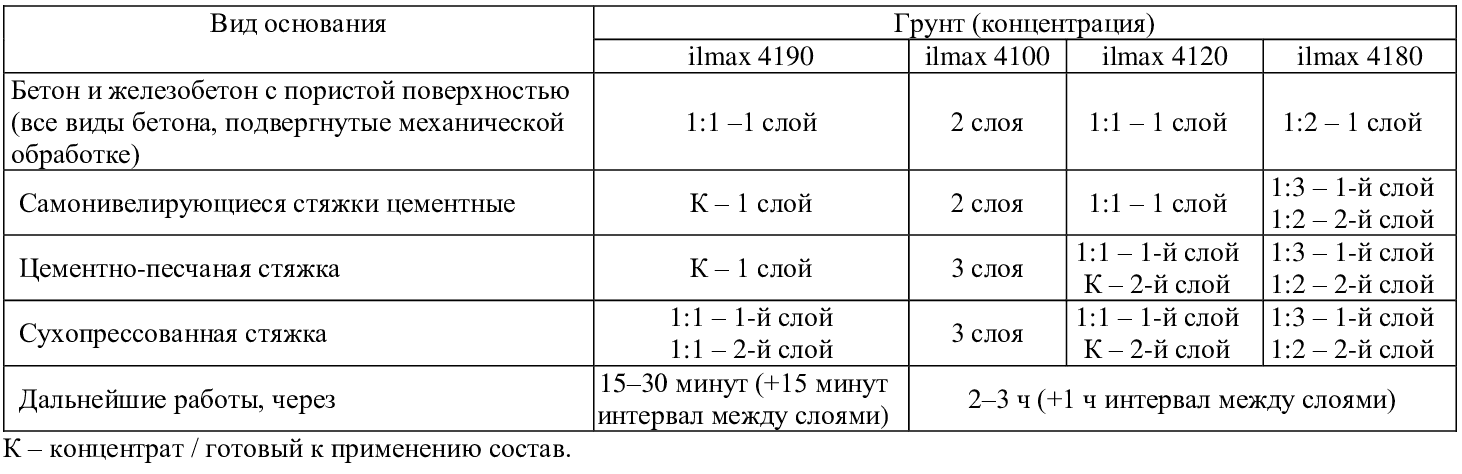

Основание должно быть сухим, прочным и стабильным, очищенным от пыли, извести, масел, жира, остатков старой краски и других загрязнений, способных снизить адгезию к основанию. Прочность на сжатие оснований из цементных стяжек должна составлять ≥ 15 МПа (возраст ≥ 28 суток), а прочность на сжатие оснований, выполненных из бетона должна составлять ≥ 20 МПа (возраст более 3-х месяцев) с влажностью не более 4%. Имеющиеся в основании отверстия и места возможных утечек заделать ремонтными составами линейки ilmax industry. Отслаивающийся или слабый верхний слой удалить шлифованием или фрезерованием. Для определения толщины слоя самонивелира, необходимо выполнить проверку ровности основания. Перед устройством выравнивающего слоя необходимо уложить демпферную ленту шириной 8…10 мм по контуру стен помещения, колонн и других вертикальных поверхностей, которая необходима для компенсации линейных деформаций. Поверхность перед нанесением ilmax X-plan необходимо обработать грунтом ilmax 4190 или ilmax 4180. ВАЖНО! Компания ООО «ИЛМАКС» не гарантирует качество и долговечность получаемой поверхности в случае применения грунтов других производителей. Сильно впитывающие основания обрабатывают несколько раз. Технологический перерыв после грунтования основания составом ilmax 4190 составляет 30 мин, а составом ilmax 4180 минимум 2 часа. Основания, выполненные из деревосодержащих плитных материалов (OSB, ЦСП, ДСП и др.), должны быть стабильными, прочными, не деформирующимися и обработаны грунтом ilmax 4190. Щели и трещины более 1 мм должны быть зашпатлеваны (специальными составами для древесины). При заливке по деревянным основаниям состав необходимо проармировать сеткой d= (2,5…3) мм с ячейкой 75 мм, минимальная толщина нанесения в данном случае должна составлять 12 мм. Арматурная сетка укладывается с перекрытием (нахлестом) минимум 50 мм. При укладке теплых электрических полов в слой самонивелира, толщина над проводами должна составлять минимум 5 мм. В случае заливки на существующий самонивелир или мозаичные полы основание необходимо профрезеровать. При заливке в несколько слоев необходимо зашлифовать, обеспылить и повторно загрунтовать предыдущий слой.
Приготовление раствора:
Сухая смесь постепенно добавляется в воду (0,20…0,21 л воды на 1 кг сухой смеси) и тщательно размешивается миксером (с частотой вращения 600-800 об/мин) насадкой корзиночного типа (с вертикальными лопастями) до получения однородной массы без комков. Раствор необходимо повторно перемешать через 4…5 мин, после чего он готов к применению. Для приготовления использовать чистую воду (t=+10…+25°C). Время работы с раствором 20-25 минут.
Передозировка воды не допускается!
Способ нанесения:
Раствор выливается вручную на подготовленное основание (работу следует начинать от наиболее удаленной от входа стены). Вылитую массу равномерно распределяют по поверхности при помощи ракли с металлическим основанием или шпателя, контролируя толщину слоя. Не следует добавлять воду в раствор, начинающий схватываться. Для удаления пузырьков воздуха раствор прокатать игольчатым валиком в двух перпендикулярных направлениях. Работы по выравниванию отдельного помещения должны проводиться без перерывов. При устройстве самонивелира необходимо повторить температурно-усадочные швы, имеющиеся в основании (максимально допустимая площадь без швов не более 30 м2; для коридоров – с шагом не более 6 м). Швы нарезаются на всю толщину уложенного состава или минимум на 1/3 толщины.
Условия применения:
Во время выполнения работ и высыхания раствора поверхность следует предохранять от воздействия прямых солнечных лучей, перепадов температур, сквозняков. Температура окружающей среды и основания должна быть в диапазоне +5…+25°С. Пешее передвижение по поверхности разрешается не ранее чем через 6 часов. Дальнейшие работы рекомендуется проводить после полного высыхания самонивелира. Скорость высыхания самонивелира составляет 3 мм в сутки при температуре воздуха +20°С и относительной влажности воздуха 60%.
Безопасность применения:
Во время приготовления и применения смеси необходимо использовать средства индивидуальной защиты органов дыхания, кожных покровов и глаз. В случае попадания растворной смеси в глаза следует немедленно промыть их водой и обратиться за помощью к врачу. При применении материала дополнительных мер пожарной безопасности соблюдать не требуется.
Сухими строительными смесями производства ООО "Илмакс" наша организация пользуется не первый год, они зарекомендовали себя, как качественные продукты, отвечающие всем требованиям, предъявляемым со стороны строительных норм. От работников нашего предприятия мы получаем положительные отзывы о составах производства ООО "Илмакс". Аналогичную оценку заслуживает и самонивелирующаяся стяжка "ilmax x-plan".
Данный состав обладает необходимыми рабочими свойствами: растекаемостью, удобоукладываемостью, комфортными временными (технологическими) рамками, что позволяет выполнять работы в условиях действующего производства.
Для влажных помещений не рекомендуется применять гипсовые составы.
Подавляющее количество клеев, представленных на нашем рынке, наносить толщиной более 10 мм нельзя, т.к. клея могут дать усадку, соответственно и ilmax 3100. Но перед облицовкой (за день) неровности до 5 мм можно выровнять плиточным, а затем толщиной до 10 мм произвести укладку плитки. Но в Вашем случае лучше максимально выровнять основание самонивелиром и уложить плитку на тонкие слои клеев.
Ваш вопрос успешно отправлен.
Наши специалисты обязательно на него ответят.
Ваш отзыв успешно отправлен.
Он будет размещен на сайте после проверки модератором.
На протяжении всего периода работ смеси показали высокую физико-механическую стабильность, трещинообразования и иных разрушающих процессов не выявлено. Время схватывания и иные параметры соответствовали техническим листам производителя...
