ilmax restore Шпатлевка реставрационная

Толщина слоя 0,1–5,0 мм
Для старых и слабых оснований
Для влажных помещений
Высокая паропроницаемость
Внутри и снаружи
Расход 1,2 кг/м²*1 мм
Вода 0,34–0,35 л / 1 кг (при нанесении шпателем)

Где купить

Назначение

ilmax restore шпатлёвка реставрационная предназначена для выравнивания шероховатостей, неровностей, заполнения царапин, трещин, выбоин и других дефектов для получения гладкой ровной поверхности стен и потолков под окраску, а также для нанесения кистью в качестве покрасочного слоя. Допускается колеровка щелочестойкими пигментами. Можно наносить в несколько слоёв. Для ручного и механизированного нанесения.

Скрыть

Область применения

Используется по следующим минеральным основаниям: бетон; кладка из керамических и силикатных изделий, блоков из ячеистого бетона, природный и искусственный камень карбонатных пород, известковые, цементно-известковые и цементные штукатурки.
Внутри и снаружи, по вертикальным и потолочным поверхностям, в том числе в помещениях с влажным режимом эксплуатации (подвалы, кладовые), а также по поверхностям, подверженным воздействию температур до +80 °C (печи, камины).
Рекомендуется для реставрационных шпатлёвочных работ на исторических зданиях и памятниках архитектуры, где не допускается применение цементных составов. Не рекомендуется для отделки цоколей до 500 мм от уровня грунта и открытых горизонтальных поверхностей фасадов.

Скрыть

Описание

ilmax restore шпатлёвка реставрационная – белая шпатлёвка на известковом вяжущем с гидравлической добавкой с тщательно подобранным фракционным составом микромрамора, устойчива к трещинообразованию. Материал безусадочный, что позволяет наносить его в широком диапазоне толщин и получать высокое качество поверхности. Обладает фунгицидными (противогрибковыми) свойствами, улучшает микроклимат влажных помещений.

Скрыть

Технические характеристики

(при температуре воздуха (20±2) °С и относительной влажности воздуха (65±5) %

Цвет		белый
Количество воды на 20 кг		6,8–7,0 л (при нанесении шпателем) / 10,0–10,4 л (при нанесении кистью для окраски)
Количество воды на 1 кг		0,34–0,35 л (при нанесении шпателем) / 0,50–0,52 л (при нанесении кистью для окраски)
Время использования растворной смеси		2 ч
Ориентировочный расход		*1,2 кг/м²1 мм**
Толщина наносимого слоя		0,1–5,0 мм
Адгезия		не менее 0,6 МПа
Морозостойкость		не менее 75 циклов
Коэффициент паропроницаемости покрытия		0,04 мг/(м∙ч∙Па)
Температура проведения работ (окружающей среды и основания)		+5...+25 °С
Температура эксплуатации		-30...+70 °С
Гарантийный срок хранения в сухом закрытом помещении в таре изготовителя		12 месяцев
Фасовка / Количество на паллете / Вес паллеты		20 кг / 54 шт. / 1080 кг

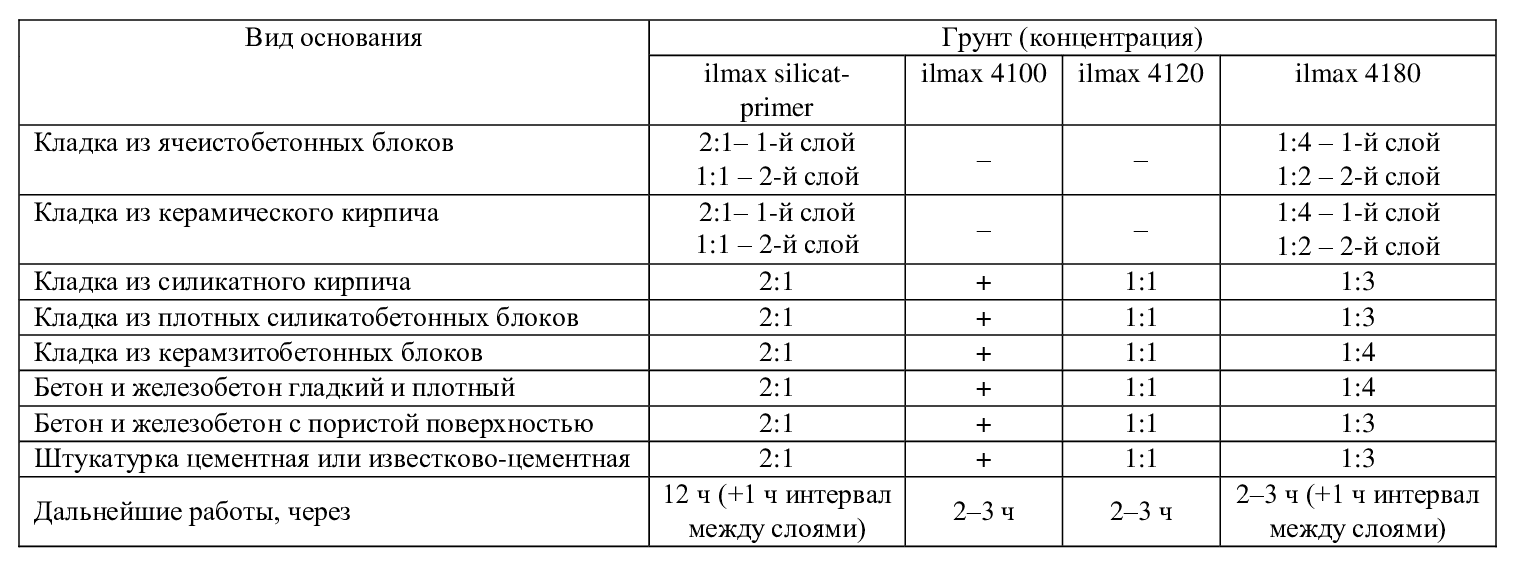

ТаблицаПримененияГрунтовок

Шпатлёвка белая для наружной и внутренней отделки (НВ), полимерминеральная (ПМ), известковая, однокомпонентная (1), сухая смесь (СС):
Шпатлёвка белая НВ ПМ известковая 1 СС «ilmax restore шпатлёвка реставрационная» СТБ 1263-2001

ПОДГОТОВКА ПОВЕРХНОСТИ

Основание должно быть прочным, стабильным, сухим, ровным, без наледи (инея) и очищенным от биопоражений, высолов, пыли, масел (в том числе опалубочного), жира, остатков краски, гипса, цементного (гипсового) молочка и других загрязнений, способных снизить адгезию. Впитывающее основание загрунтовать ilmax 4180 (4120, 4100) или ilmax silicat-primer в соответствии с инструкцией. Для слабовпитывающего использовать ilmax ready primer грунт-подложка.
Приступить к шпатлеванию после высыхания грунта (ориентировочно через 3 часа при применении ilmax 4180 (4120, 4100) / ilmax ready primer грунт-подложка или через 12 часов при применении ilmax silicat-primer).

ПРИГОТОВЛЕНИЕ РАСТВОРНОЙ СМЕСИ

Сухую смесь постепенно добавить в чистую, без примесей, воду (t = +10…+25 °C) и тщательно размешать миксером до получения однородной массы без комков. При нанесении кистью в качестве покрасочного слоя допускается добавление воды 40–45 %. Через 5 минут повторно перемешать, после чего растворная смесь готова к применению.

СПОСОБ НАНЕСЕНИЯ

Нанести полосами слой шпатлёвки валиком, шпателем или тёркой из нержавеющей стали, снять излишки и загладить. Оптимальная толщина слоя 1,5–2,0 мм.
После высыхания, но не ранее чем через 4 часа, приступить к шлифованию. При необходимости нанесения второго (последующего) слоя отшлифованную поверхность загрунтовать и дать высохнуть в соответствии с инструкцией.
Для окраски основания шпатлёвку необходимо наносить кистью.

ВАЖНО!

1. Остаточная влажность основания по массе должна быть не более: бетон – 3 %, известковые и цементные – 4 %, каменные и газосиликат – 8 %.
2. Использовать чистые ёмкости и инструменты из нержавеющей стали.
3. Стальные детали, соприкасающиеся со шпатлёвочной массой, должны иметь антикоррозионную защиту.
4. Сразу после выполнения работ инструменты вымыть водой.
5. Во время выполнения работ и набора прочности раствора поверхность следует предохранять от воздействия прямых солнечных лучей, атмосферных осадков и других неблагоприятных факторов окружающей среды.
6. Дальнейшие работы (окраска) проводить в сроки в соответствии с рекомендациями производителей отделочных материалов, а также после высыхания и набора прочности раствора (зависит от толщины слоя и условий окружающей среды), но не ранее чем через 3 суток.

БЕЗОПАСНОСТЬ ПРИМЕНЕНИЯ

Во время применения состава необходимо использовать средства индивидуальной защиты органов дыхания, кожных покровов и глаз. В случае попадания состава в глаза следует немедленно промыть их водой и обратиться за помощью к врачу. Дополнительных мер пожарной безопасности соблюдать не требуется.

Дата производства, номер партии и другая дополнительная информация указана на боковой стороне упаковки.

ООО «ИЛМАКС» гарантирует результат только при соблюдении технологии работ в соответствии с ТНПА и комплексном применении составов ilmax.
Для подбора комплекса материалов, а также в случаях, не предусмотренных данной инструкцией, обратитесь в технический центр ООО «ИЛМАКС».
После истечения срока хранения потребительские свойства продукции могут не соответствовать заявленным производителем, продукция подлежит утилизации в соответствии с законодательством РБ.
