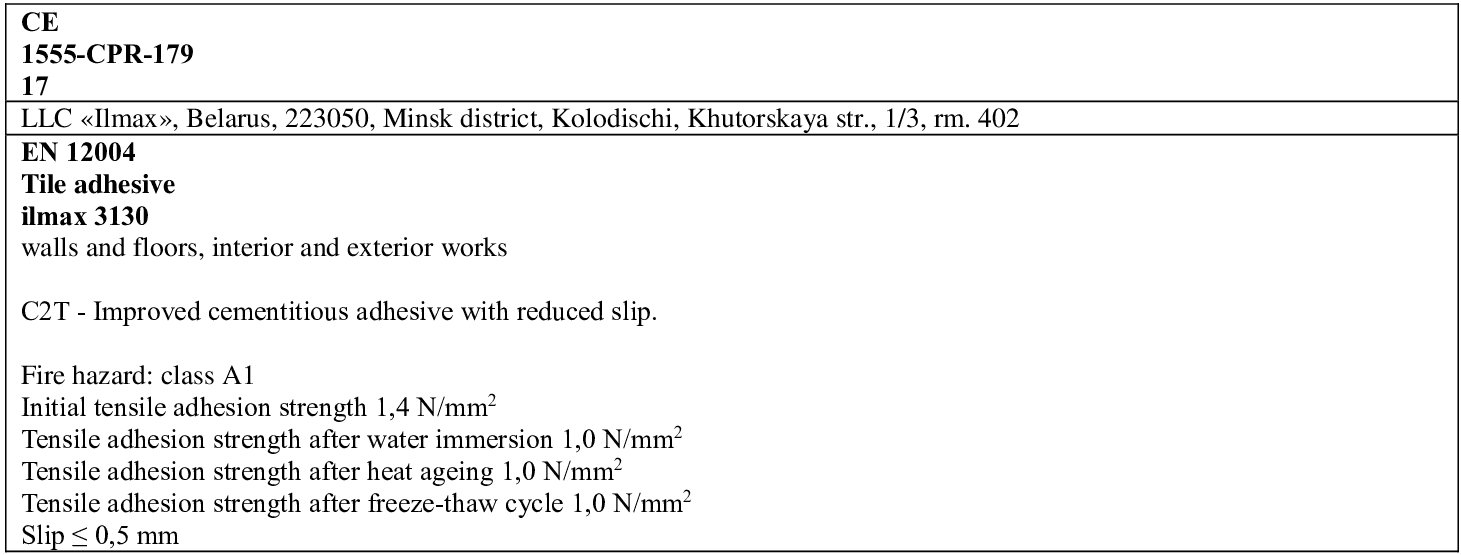

ilmax 3130 Клей для плитки профессиональный С2Т

ПОДГОТОВКА ПОВЕРХНОСТИ

Основание должно быть прочным, стабильным, сухим, ровным, без наледи (инея) и очищенным от биопоражений, высолов, пыли, извести, масел (в том числе опалубочного), жира, остатков краски, цементного (гипсового) молочка и других загрязнений, способных снизить адгезию. Для подготовки окрашенного основания равномерно удалить краску с поверхности общей площадью не менее 30 %.
Впитывающее основание загрунтовать ilmax 4180 (4120, 4100) или ilmax maxi grunt в соответствии с инструкцией, для гипсового и слабовпитывающего (кроме гидроизоляционного и пароизоляционного покрытия) – использовать грунт бетон-контакт ilmax 4175. К дальнейшим работам приступить после высыхания грунта (ориентировочно через 3 часа).

ПРИГОТОВЛЕНИЕ РАСТВОРНОЙ СМЕСИ

Сухую смесь постепенно добавить в чистую, без примесей, воду (t = +10…+25 °C) и тщательно размешать миксером до получения однородной массы без комков. Через 5 минут повторно перемешать, после чего растворная смесь готова к применению.

СПОСОБ НАНЕСЕНИЯ

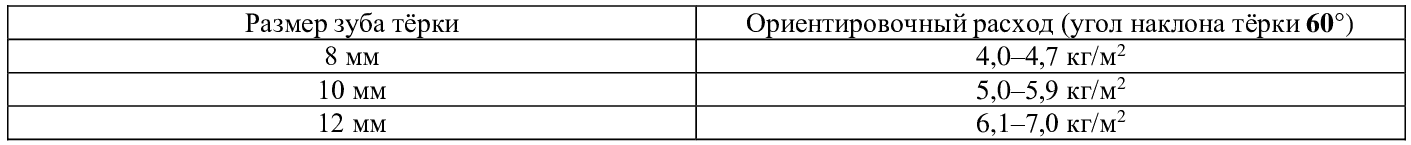

Нанести втирая тонкий слой клея гладкой стороной тёрки, затем сделать гребенчатый слой зубчатой стороной инструмента, после чего прижать облицовочный материал на половину толщины нанесённого клея. При необходимости подкорректировать его положение и удалить излишки клея из шва.

ВАЖНО!

1. Остаточная влажность основания по массе должна быть не более: бетон – 3 %, цементные – 4 %, гипсовые – 6 %, газосиликат – 8 %.
2. Перед приклеиванием смачивать плитку запрещено.
3. Необходимо проверять клеящую способность материала (зависит от климатических условий). Если нанесённый клей образовал корку – клеить нельзя.
4. Необходимо соблюдать площадь клеевого контакта:
внутри помещений на вертикальных поверхностях не менее 60 %, на горизонтальных – не менее 85 %; при наружных работах – не менее 95 %.
5. Для минимизации пустот и увеличения площади контакта, а также для оснований, подверженных перепаду температур рекомендован комбинированный метод укладки (клей нанести на основание и тыльную сторону облицовочного материала). В зависимости от профиля тыльной стороны расход клея увеличится на 1,4–2,6 кг/м².
6. Температурные и деформационные швы в основании необходимо продублировать в облицовке с помощью специальных профилей и/или герметиков.
7. Во время выполнения работ и набора прочности раствора поверхность следует предохранять от воздействия прямых солнечных лучей, атмосферных осадков и других неблагоприятных факторов окружающей среды.
8. Лёгкая пешеходная нагрузка допускается ориентировочно через 24 часа.
9. Время высыхания и набор прочности раствора зависят от толщины слоя и условий окружающей среды.

БЕЗОПАСНОСТЬ ПРИМЕНЕНИЯ

Во время применения состава необходимо использовать средства индивидуальной защиты органов дыхания, кожных покровов и глаз. В случае попадания состава в глаза следует немедленно промыть их водой и обратиться за помощью к врачу. Дополнительных мер пожарной безопасности соблюдать не требуется.

---

Дата производства, номер партии и другая дополнительная информация указана на боковой стороне упаковки.

ООО «ИЛМАКС» гарантирует результат только при соблюдении технологии работ в соответствии с ТНПА и комплексном применении составов ilmax.
Для подбора комплекса материалов, а также в случаях, не предусмотренных данной инструкцией, обратитесь в технический центр ООО «ИЛМАКС».
После истечения срока хранения потребительские свойства продукции могут не соответствовать заявленным производителем, продукция подлежит утилизации в соответствии с законодательством РБ.
