ilmax 6715 Самонивелир быстротвердеющий

  • Толщина слоя 2–60 мм
  • Марка по прочности М200
  • Под полимерные полы
  • Для полов с подогревом
  • Внутри помещений с нормальным влажностным режимом
  • Расход 1,7 кг/м2*1 мм
  • Вода 0,21–0,22 л / 1 кг

Назначение

ilmax 6715 предназначен для финишного выравнивания минеральных оснований и создания поверхности под укладку ламинированных полов и паркетной доски через разделительный слой; линолеума, пробковых полов и текстильных покрытий с использованием клеев на водной основе и органических растворителях, а также для укладки керамической и керамогранитной плитки. Может использоваться в качестве основания для полимерных наливных полов или покрываться лаком. Не является финишным покрытием. Для ручного и механизированного нанесения.

Область применения

Используется по следующим основаниям с прочностью на сжатие не менее 15 МПа: бетон; цементно-песчаные стяжки, а также ранее уложенные самонивелиры.
Внутри помещений с нормальным влажностным режимом эксплуатации; в системах полов с подогревом.

Описание

ilmax 6715 – быстротвердеющая самонивелирующаяся стяжка (самонивелир) на смешанных вяжущих с тщательно подобранным фракционным составом заполнителя, что позволяет применять состав в широком диапазоне толщины слоя. Марка по прочности позволяет укладывать полимерные наливные полы или пропитки, в том числе полиуретановые и эпоксидные. Пластификатор и модифицирующие добавки обеспечивают растекаемость растворной смеси и оптимальные технические характеристики. Трещиностойкий, практически безусадочный материал позволяет получить ровную поверхность.

Технические характеристики

(при температуре воздуха (20±2) °С и относительной влажности воздуха (65±5) %

Цвет серый
Количество воды на 20 кг 4,2–4,4 л
Количество воды на 1 кг 0,21–0,22 л
Время использования растворной смеси 30–45 мин
Ориентировочный расход 1,7 кг/м²*1 мм
Толщина наносимого слоя 2–60 мм
Марка по прочности М200
Прочность на растяжение при изгибе не менее 5 МПа
Адгезия не менее 0,8 МПа
Температура проведения работ (окружающей среды и основания) +5...+25 °С
Температура эксплуатации 0...+50 °С
Гарантийный срок хранения в сухом закрытом помещении в таре изготовителя 9 месяцев
Фасовка / Количество на паллете / Вес паллеты 20 кг / 54 шт. / 1080 кг

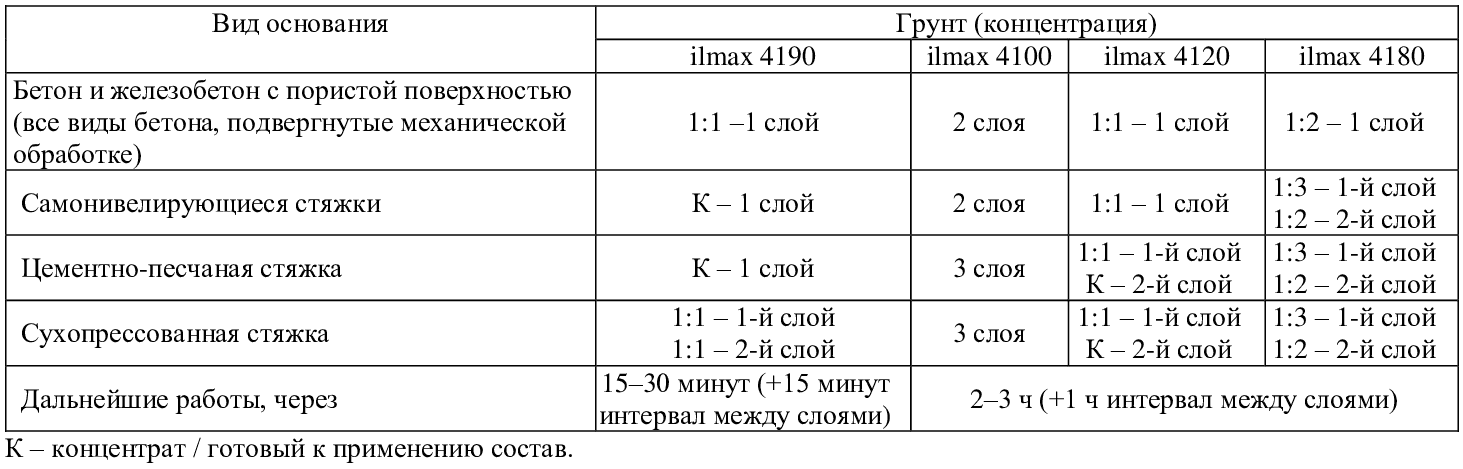

ТаблицаПримененияГрунтовок

Растворная смесь сухая для самонивелирующихся стяжек, на гипсовом вяжущем, марки по прочности М200, марки по консистенции К3, группы по сохраняемости консистенции St-1:
РСС, самонивелирующаяся, гипсовая, М200, K3, St-1 «ilmax 6715» СТБ 1307-2012

ПОДГОТОВКА ПОВЕРХНОСТИ

Основание должно быть прочным, стабильным, сухим, ровным, без наледи (инея) и очищенным от биопоражений, высолов, пыли, извести, масел (в том числе опалубочного), жира, остатков краски, цементного (гипсового) молочка и других загрязнений, способных снизить адгезию. Гладкое (слабовпитывающее) основание отшлифовать (отфрезеровать).
Используя демпферную ленту толщиной 10 мм, выполнить деформационные швы по периметру стен, в местах примыкания к колоннам, лестничным маршам (другим конструкциям), а также в швах, выполненных в основании. Основание загрунтовать в соответствии с таблицей применения грунтовок.

ПРИГОТОВЛЕНИЕ РАСТВОРНОЙ СМЕСИ

Сухую смесь постепенно добавить в чистую, без примесей, воду (t = +10…+25 °C) и тщательно размешать миксером до получения однородной массы без комков. Через 2–3 минуты повторно перемешать, после чего растворная смесь готова к применению.

СПОСОБ НАНЕСЕНИЯ

Самонивелир равномерно вылить полосами, параллельными стене, и распределить при помощи ракеля, тёрки или шпателя, обеспечивая требуемый уровень.
Для удаления воздуха и получения однородной поверхности прокатать игольчатым валиком в двух взаимно перпендикулярных направлениях.
При необходимости нанести второй (последующий слой), но не ранее чем через 7 суток, предварительно отшлифовать и загрунтовать ранее уложенный самонивелир.

ВАЖНО!

1. Остаточная влажность основания по массе должна быть не более: бетон – 3 %, цементные – 4 %, гипсовые – 6 %.
2. Нельзя применять в помещениях с влажным режимом эксплуатации (ванные комнаты, санузлы, душевые) и для ремонта полов.
3. До начала работ необходимо защитить стены с помощью полиэтиленовой плёнки.
4. Работы по выравниванию отдельной захватки (помещения, части помещения между швами и т.д.) должны проводиться без перерывов, а также из материала одной партии. Растворную смесь необходимо залить, выровнять и прокатать игольчатым валиком в течение 30–40 минут.
5. Загустевшую растворную смесь не использовать. Добавление воды и перемешивание не восстанавливают рабочие свойства.
6. Начинать работу рекомендуется с наиболее удалённой от входа стены.
7. Смешивать растворную смесь с другими материалами не допускается.
8. Передозировка воды не допускается, так как приводит к расслоению растворной смеси и снижению прочности покрытия.
9. Затворение водой с температурой выше рекомендуемой может привести к потере рабочих свойств растворной смеси, снижению технических характеристик и дефектообразованию.
10. Сразу после выполнения работ инструменты вымыть водой.
11. Лёгкая пешеходная нагрузка допускается ориентировочно через 3–5 часов.
12. Не позднее 24 часов при необходимости предусмотреть деформационные швы с длиной стороны участка не более 6 м; при возможности перепада температур – не более 4 м, в коридорах – с шагом не более двукратной ширины коридора, а также в проёмах и местах со ступенчатым изменением толщины слоя.
13. Во время выполнения работ и набора прочности раствора поверхность следует предохранять от воздействия прямых солнечных лучей, перепадов температур, сквозняков и других неблагоприятных факторов окружающей среды.
14. Дальнейшие работы (укладка, приклейка напольных покрытий) проводить в сроки в соответствии с рекомендациями производителей отделочных материалов, а также после высыхания и набора прочности раствора.
15. Ориентировочное время высыхания до 3 мм в сутки (зависит от толщины слоя и условий окружающей среды).

БЕЗОПАСНОСТЬ ПРИМЕНЕНИЯ

Во время применения состава необходимо использовать средства индивидуальной защиты органов дыхания, кожных покровов и глаз. В случае попадания состава в глаза следует немедленно промыть их водой и обратиться за помощью к врачу. Дополнительных мер пожарной безопасности соблюдать не требуется.
Дата производства, номер партии и другая дополнительная информация указана на боковой стороне упаковки.

ООО «ИЛМАКС» гарантирует результат только при соблюдении технологии работ в соответствии с ТНПА и комплексном применении составов ilmax.
Для подбора комплекса материалов, а также в случаях, не предусмотренных данной инструкцией, обратитесь в технический центр ООО «ИЛМАКС».
После истечения срока хранения потребительские свойства продукции могут не соответствовать заявленным производителем, продукция подлежит утилизации в соответствии с законодательством РБ.

Можно ли использовать «ilmax 4175 Грунт бетон-контакт» на бетонный пол перед гипсовым или цементным самонивелиром? Если нет, то почему и чем лучше загрунтовать? Залили «ilmax 6715», вышли на следующие показания поверхности: перепад горизонтальности 1,5 см на 80 м.кв. (по лазеру), вся поверхность получилась во впадинах и выпуклостях, неровности составляют 2–4 мм при проверке 3-метровым правилом. Как нам лучше поступить для достижения горизонтальности пола на всей площади квартиры? Можно ли залить ilmax вторым слоем? Или надо демонтировать и заливаться заново? Какую грунтовку и нивелирующую смесь выбрать для выравнивания пола по керамической плитке? Как правильно подготовить данное основание для заливки? Позволяет ли стяжка «ilmax 5150» добавлять в нее фиброволокно? Какой самовыравнивающийся пол рекомендуете использовать поверх этой стяжки? Какой состав выбрать для выравнивания пола под укладку паркетной доски на подложку в гостиной и спальне? По бетонному перекрытию уже сделана стяжка от застройщика. Перепад высот сейчас не более 3 мм на 2 м, поднять уровень пола нужно на 8 мм. Через какое время после заливки самонивелира «ilmax X-plan» можно включать электроподогрев пола? Толщина слоя 20 мм, температура в помещении около 23–26 °C. По каким причинам наливной пол «ilmax 6600» может пузырями отойти от основания?
