ilmax thermo теплая стена 3D Штукатурка теплоизоляционная
-
Толщина слоя до 20 мм
-
Паропроницаемая
-
Марка по прочности М40
-
Морозостойкость F50
-
Лучший строительный продукт года-2016
-
Внутри и снаружи
-
Расход 0,45 кг/м2*1 мм
-
Вода 0,43–0,44 л
Назначение
Область применения
Внутри и снаружи, по вертикальным и потолочным поверхностям. Для новых и эксплуатируемых зданий и сооружений (наружные стены, балконные плиты, откосы, стены лестничных клеток).
Описание
Технические характеристики
(при температуре воздуха (20±2) °С и относительной влажности воздуха (65±5) %Цвет | белый | |
Количество воды на 9 кг | 3,87–3,96 л | |
Количество воды на 1 кг | 0,43–0,44 л | |
Время использования растворной смеси | 2 ч | |
Ориентировочный расход | 0,45 кг/м²*1 мм | |
Толщина наносимого слоя | до 20 мм | |
Марка по прочности | М40 | |
Адгезия | не менее 0,4 МПа | |
Морозостойкость | не менее 50 циклов | |
Коэффициент паропроницаемости покрытия | 0,15 мг/(м∙ч∙Па) | |
Коэффициент теплопроводности | 0,092 Вт/(м·ºС) – в сухом состоянии / 0,108 Вт/(м·ºС) – в условиях Б | |
Модуль упругости | 650 МПа | |
Горючесть | НГ | |
Температура проведения работ (окружающей среды и основания) | +5...+25 °С | |
Температура эксплуатации | -30...+70 °С | |
Гарантийный срок хранения в сухом закрытом помещении в таре изготовителя | 12 месяцев | |
Фасовка / Количество на паллете / Вес паллеты | 9 кг / 42 шт. / 378 кг |

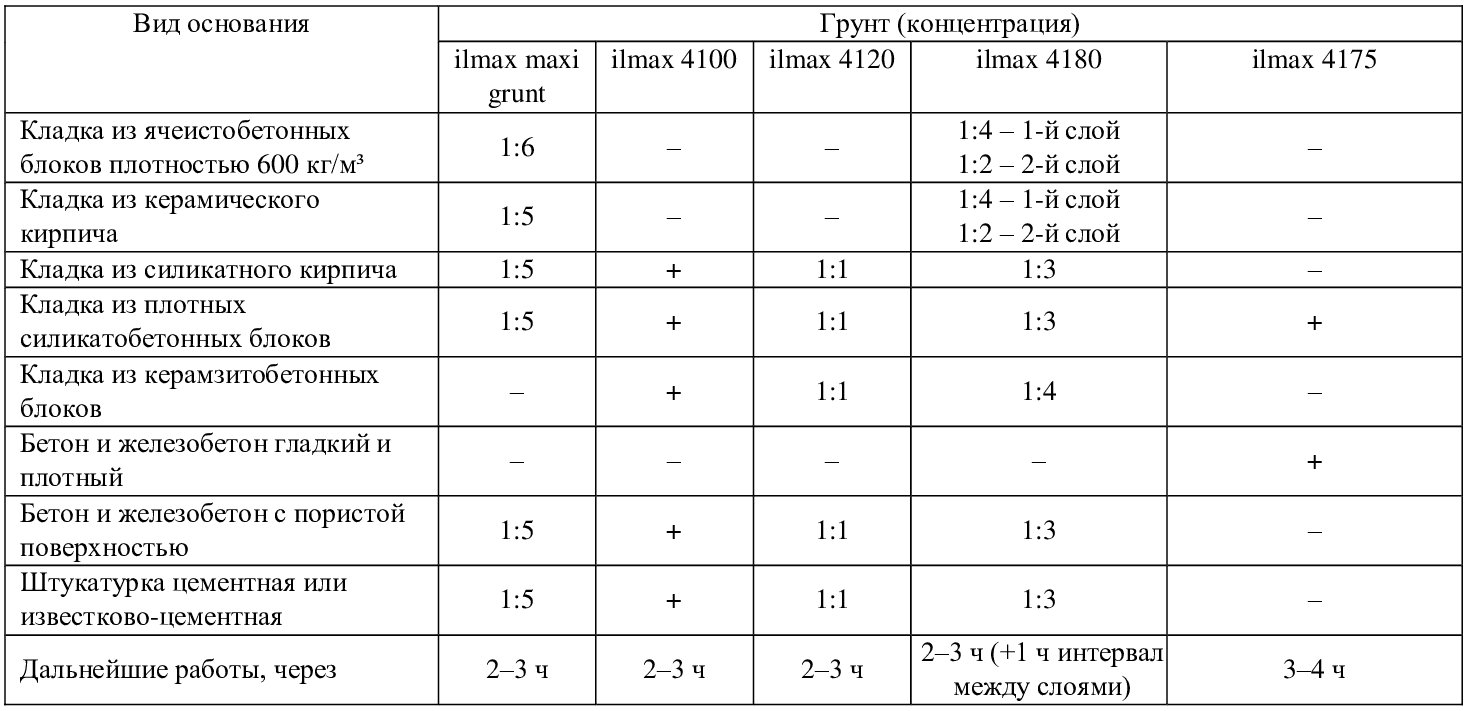

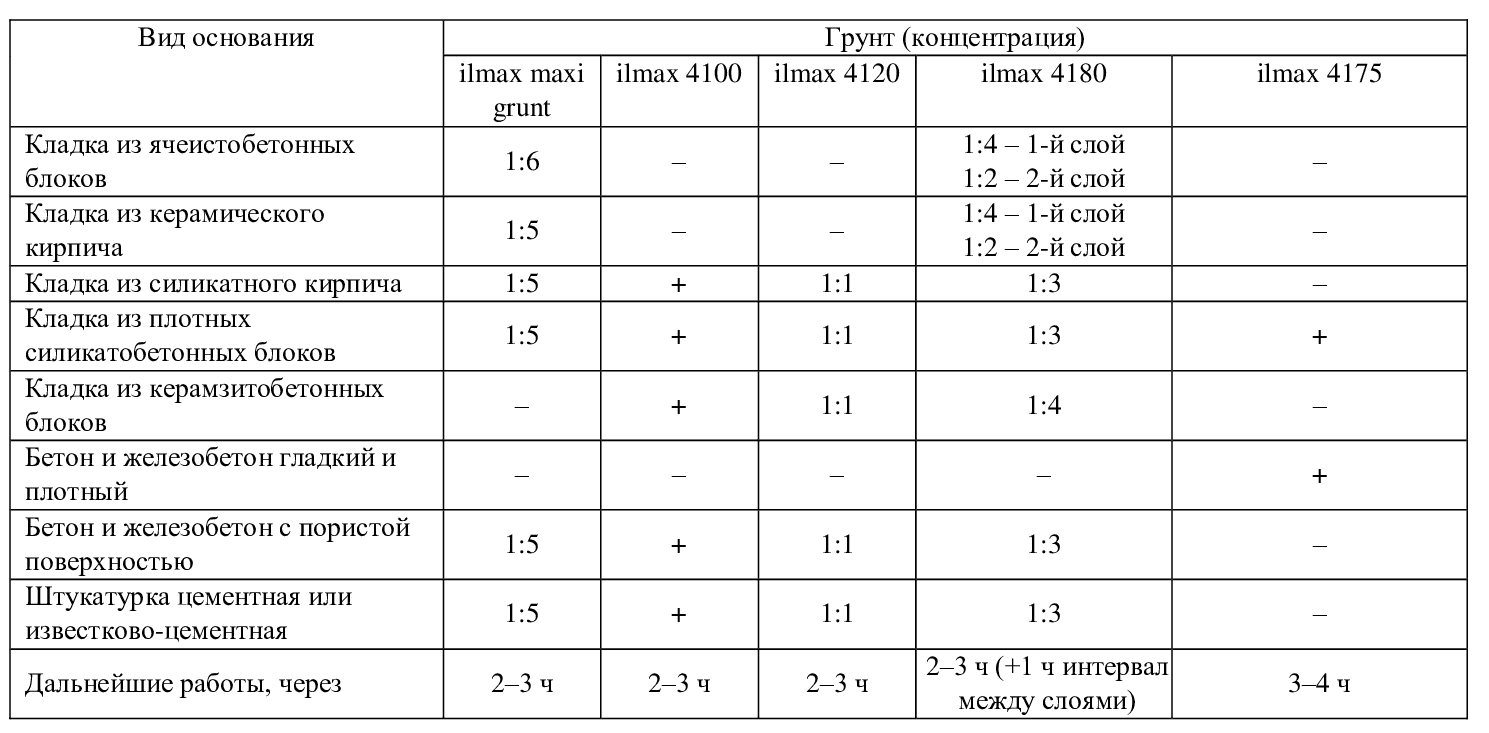

ТаблицаПримененияГрунтовок
РСС, штукатурная теплоизоляционная НВ (более 5 мм), цементно-известковая, D500, М40, F50, Пк3, St-4 «ilmax thermo тёплая стена 3D» СТБ 1307-2012
ПОДГОТОВКА ПОВЕРХНОСТИ
Основание должно быть прочным, стабильным, сухим, ровным, без наледи (инея) и очищенным от биопоражений, высолов, пыли, извести, масел (в том числе опалубочного), жира, остатков краски, цементного (гипсового) молочка и других загрязнений, способных снизить адгезию.Основание загрунтовать в соответствии с таблицей применения грунтовок.
ПРИГОТОВЛЕНИЕ РАСТВОРНОЙ СМЕСИ
Сухую смесь постепенно добавить в чистую, без примесей, воду (t = +10…+25 °C) и тщательно размешать миксером в течение 3 минут до получения однородной массы без комков. Через 5 минут повторно перемешать, после чего растворная смесь готова к применению.СПОСОБ НАНЕСЕНИЯ
Выравнивающий слойНанести штукатурку толщиной 3–5 мм, втереть в основание металлической тёркой для создания контактного слоя. Ориентировочно через 20–30 минут нанести второй слой штукатурки толщиной 4–15 мм равномерным набрасыванием кельмой. Выровнять правилом по маякам.
При необходимости последующие слои наносить на схватившиеся предыдущие. Ориентировочное время схватывания 3–4 часа.
Каждые 40 мм штукатурного слоя необходимо армировать металлической сеткой, закреплённой к основанию.
Декоративный слой фактура «камешковая»
Ориентировочно через 1–2 суток после нанесения выравнивающего слоя нанести штукатурку толщиной 3–5 мм, сформировать фактуру круговыми движениями пластиковой тёркой. Время затирки определяется опытным путем. Важно не допустить пересыхания поверхности штукатурного слоя.
Общая толщина штукатурного слоя должна составлять не менее 10 мм.
ВАЖНО!
1. Остаточная влажность основания по массе должна быть не более: бетон – 6 %, цементные – 8 %, газосиликат – 20 %.2. Допускается различие в оттенках штукатурки в связи с природным происхождением сырья. Цвет никак не влияет на характеристики штукатурки.
3. Затворение водой с температурой выше рекомендуемой может привести к потере рабочих свойств растворной смеси, снижению технических характеристик и дефектообразованию.
4. Применять установку маяков с помощью пластиковых или металлических клипсов, закреплённых к основанию шурупами. Маяки и их крепления удалить через 8–12 часов после нанесения штукатурки, а места их расположения заполнить этим же составом.
5. Для создания равномерной фактуры на одном участке необходимо работать без перерывов, используя материал одинаковой консистенции и из одной партии. Во избежание различий в фактуре рекомендуется обработка поверхности одним специалистом.
6. Во время затирания не смачивать поверхность водой.
7. Во время выполнения работ и набора прочности раствора поверхность следует предохранять от воздействия прямых солнечных лучей, перепадов температур, сквозняков, атмосферных осадков и других неблагоприятных факторов окружающей среды.
8. Для защиты фасада строительные леса рекомендуется закрывать специальной сеткой или плёнкой, а на здании установить водоотливы.
9. Окраску оштукатуренного фасада производить материалами с коэффициентом паропроницаемости не менее 0,015 мг/(м·ч·Па).
10. Дальнейшие работы (окраска, шпатлевание) проводить в сроки в соответствии с рекомендациями производителей лакокрасочных материалов, а также после высыхания и набора прочности раствора, но не ранее чем через 7 суток. В противном случае возможно появление дефектов в виде высолов, отслоений, а также нарушения качественных характеристик финишного покрытия.
11. Время высыхания и набор прочности раствора зависят от толщины слоя и условий окружающей среды.
БЕЗОПАСНОСТЬ ПРИМЕНЕНИЯ
Во время применения состава необходимо использовать средства индивидуальной защиты органов дыхания, кожных покровов и глаз. В случае попадания состава в глаза следует немедленно промыть их водой и обратиться за помощью к врачу. Дополнительных мер пожарной безопасности соблюдать не требуется.Дата производства, номер партии и другая дополнительная информация указана на боковой стороне упаковки.
ООО «ИЛМАКС» гарантирует результат только при соблюдении технологии работ в соответствии с ТНПА и комплексном применении составов ilmax.
Для подбора комплекса материалов, а также в случаях, не предусмотренных данной инструкцией, обратитесь в технический центр ООО «ИЛМАКС».
После истечения срока хранения потребительские свойства продукции могут не соответствовать заявленным производителем, продукция подлежит утилизации в соответствии с законодательством РБ.
Новости
Решения
