Баритовые материалы для защиты от рентгеновского излучения
Использование источников рентгеновского излучения получило широкое распространение в различных областях медицины – там, где применяются томографы и рентгеновские аппараты; а также в исследовательских центрах тяжелой промышленности при наличии лабораторий, занимающихся дефектоскопией.
Так как воздействие рентгеновского излучения на клетки живых организмов носит мутагенный характер, при проектировании помещений с рентген-флюрографическими и МРТ установками обязательно предусматриваются стационарные средства радиационной защиты согласно СанПиН 2.6.1.8-38-2003 /1/, СанПиН /2/, Гигиенического норматива /3/, СанПиН /4/. Существуют различные виды материалов, которые используют при экранировании ограждающих конструкций помещений от рентгеновского излучения. Наиболее популярные и эффективные - свинцовые листы; композиционные материалы, в состав которых входит свинец (например: кашированный свинцовой фольгой гипсокартон или резина с содержанием свинца); баритовые составы.
Листовой свинец достаточно дорогой, к тому же токсичный материал, поэтому в большинстве случаев применяются рентгенозащитные баритовые штукатурки и стяжки, в состав которых в качестве заполнителя входит концентрат барита (тяжелый шпат — BaSО4, имеющий плотность 4480 кг/м³).
Баритовые составы применяются для создания защитного слоя от сверхнормативных воздействий всех видов источников ионизирующих излучений (рентгеновского, гамма-излучения и близкого по спектру) и обеспечения радиационной безопасности работающего персонала на рабочих местах и людей в соседних помещениях.
Для помещений рентгенфлюрографических кабинетов необходимая толщина защитного слоя устанавливается на основе расчета коэффициента кратности ослабления рентгеновского излучения, определяемого через отношение мощности поглощенной дозы излучения и допустимой мощности поглощаемой дозы. Мощность рентгеновского излучения определяется на основе характеристик установленных приборов, а допустимая доза - по принятым санитарным нормам.
Эффективность экранирующих материалов определяется как эквивалент толщине свинца. Свинцовые эквиваленты для строительных материалов установлены СанПиН 2.6.1.8-38-2003 /1/. Баритовые составы «ilmax protect» испытаны по свинцовому эквиваленту в аккредитованной лаборатории РНПЦ ОМР
им.Н.Н.Александрова. На основании результатов испытаний составлены экстраполяционные таблицы соотношения толщины баритовой штукатурки и стяжки производства ООО «Илмакс», приведенной к толщине свинцового эквивалента. Эти значения удовлетворяют требованиям приложения 14
СанПиН 2.6.1.8-38-2003, в соответствии с которым в зависимости от напряжения на рентгеновской трубке принимается необходимая проектная толщина защитного слоя из баритового состава. Технические характеристики составов «ilmax protect» приведены в таблице.

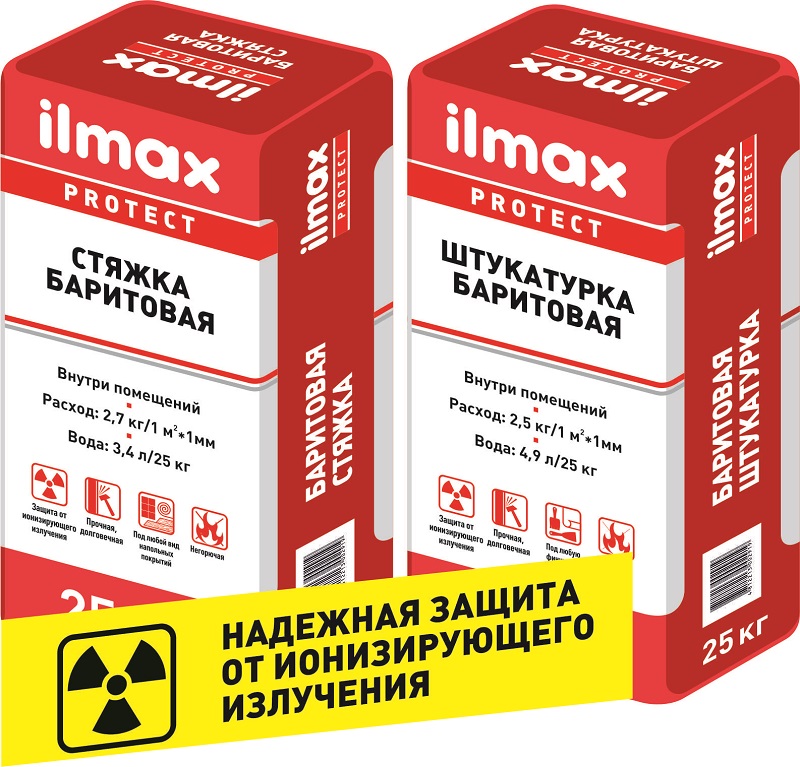

Таблица - Технические характеристики баритовых составов «ilmax protect»
Наименование состава |
«ilmax protect штукатурка баритовая» |
«ilmax protect стяжка баритовая» |
Цвет | серый | серый |
Время использования раствора, не более |
45 мин | 45 мин |
Расход | 2,4…2,5 кг/м2*1 мм | 2,65…2,75 кг/м2*1 мм |
Толщина одного слоя Общая толщина слоев |
5...10 мм до 80 мм (с армированием) |
10...40 мм до 120 мм |
Дальнейшие отделочные работы, не ранее |
7 суток | 7 суток |
Адгезия, не менее | 0,4 МПа | 0,5 МПа |
Марка по прочности | М150 | М300 |
Температура проведения работ | +10…+25°С | +10…+25°С |
Расчетные толщины баритовых штукатурки и стяжки, как правило, получают различными на смежных поверхностях. Важно, чтобы защитное покрытие не имело разрывов в защищаемой зоне: если необходимо устраивать штрабы, места прокладки коммуникаций необходимо обогнуть защитным слоем необходимой толщины. В помещениях процедурных рентгенкабинетов откосы защитных окон и дверей также следует выполнить из баритовой штукатурки с заведением на дверные и оконные коробки.
Работы по устройству баритовой штукатурки и стяжки следует выполнять в соответствии с «Технологической картой на производство работ по устройству штукатурки и стяжки баритовыми смесями «ilmax protect» (ТК 100070995.002-2018), руководствуясь требованиями действующих ТНПА.
По технологии устройства баритовые составы «ilmax protect штукатурка баритовая» и «ilmax protect стяжка баритовая» близки по составу операций к устройству обычных строительной штукатурки и стяжки соответственно. Работа с баритовыми составами относится к мокрым процессам и требует соблюдения температурного режима от +10°С до +25°С.
Составы наносят по любым прочным недеформируемым минеральным основаниям. Полученные после нанесения баритовых составов поверхности подходят практически под любую финишную отделку или напольные покрытия. Поверхности стен и потолков в процедурных рентгенкабинетах, должны быть гладкими, легко очищаемыми и допускать влажную обработку с применением дезинфицирующих средств. Как правило, в проектах предусматривают финишную отделку в виде облицовки плиткой – на стенах, шпатлевки с последующей окраской – на потолках, покрытия из рулонного материала или облицовки плиткой – на полах.
Баритовые составы могут также успешно применяться в хранилищах радиоизотопных источников, в помещениях жилых, общественных и промышленных зданий при наличии источников ионизирующего излучения, а также с целью снижения воздействия радиационного фона на организм человека и защиты от радиации при техногенных катастрофах.
Список использованных источников:
1 СанПиН 2.6.1.8-38-2003 «Гигиенические требования к устройству и эксплуатации рентгеновских кабинетов, аппаратов и проведению рентгенологических исследований», утверждены постановлением Главного государственного санитарного врача Республики Беларусь от 31.12.2003г. № 223 с изменениями и дополнениями, утвержденными постановлением Министерства здравоохранения Республики Беларусь от 26.05.2008г. № 97.
2 СанПиН «Требования к радиационной безопасности», утвержден постановлением Министерства здравоохранения Республики Беларусь от 26.12.2012г. № 213.
3 Гигиенический норматив «Критерии оценки радиационного воздействия», утвержден постановлением Министерства здравоохранения Республики Беларусь от 26.12.2012г. № 213.
4 СанПиН «требования к обеспечению радиационной безопасности персонала и населения при осуществлении деятельности по использованию атомной энергии и источников ионизирующего излучения», утвержден постановлением Министерства здравоохранения Республики Беларусь от 31.12.2013г. № 137.
